CÂMERA DE CORONA (UVSee TD 100)

CÂMERA DE CORONA (UVSee TD 100)

A Câmera de Imageamento de Corona por UV (Ultravioleta) TD 100 é um dispositivo de manutenção preditiva ideal para linhas de transmissão aére-as, subestações e redes de distribuição de alta tensão de energia elétrica.
A Câmera Corona TD 100 é um equipamento de imageamento de Ultravioleta, inovador e de última geração, que localiza, detecta e registra fótons de UV do efeito corona, de arcos elétricos e descargas parciais. Com detector de alta sensibilidade, é uma ferramenta poderosa para inspeções elétricas em plena luz do dia mesmo com defeitos em seu estágio inicial podendo ser utilizado tanto em longas distâncias como nas mais próximas.

IMAGEM

CONHEÇA MAIS!

ASSISTA NOSSOS VÍDEOS

IMAGEM

RECURSOS E CARACTERÍSTICAS

O efeito corona é um fenômeno elétrico, com ocorrência em componentes elétricos a partir de 1KV (AC ou DC), seu início ocorre à partir da não uniformidade do campo elétrico dos componentes e/ou de uma baixa rigidez dielétrica (baixa isolação elétrica).

De forma preditiva, com a utilização de equipamentos de inspeção e técnicas adequ-adas, pode-se detectar o fenômeno ainda no campo elétrico do componente tendo-se condição de uma ação preventiva (limpeza ou troca do componente de isolação, antes inevitável rupitura).
A formação de frequências ultrassônicas e geração de fótons na frequência do espectro Ultravioleta ocorre em toda a fase do fenômeno, sendo que o processo normalmente ocorre na seguinte ordem:

1. Formação do efeito corona e ionização no campo elétrico do componente;
2. Descargas parciais para a atmosfera;
3. Descargas parciais na superfície do componente;

4. Trilhamento/carbonização, diminuição da isolação;
5. Descarga parcial entre alto e baixo potencial;
6. Arco e curto-circuito (em condutores).

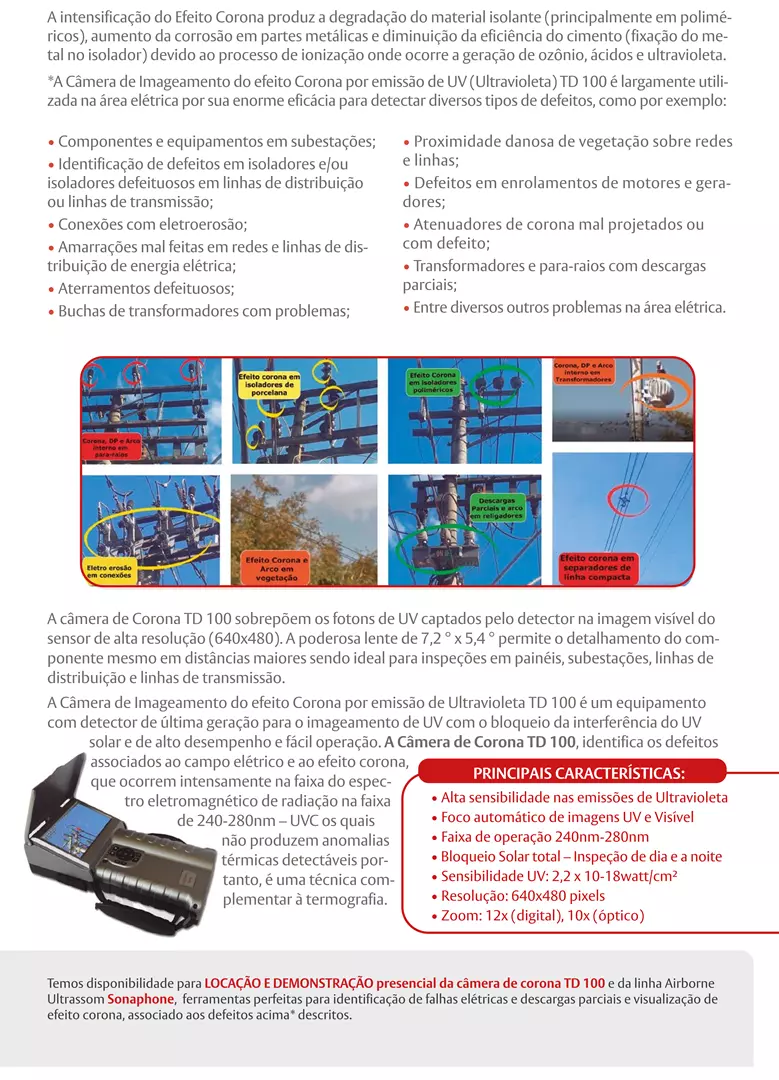

• Componentes e equipamentos em subestações;
• Identificação de defeitos em isoladores e/ou isoladores defeituosos em linhas de distribuição ou linhas de transmissão;
• Conexões com eletroerosão:
• Amarrações mal feitas em redes e linhas de distribuição de energia elétrica:
• Aterramentos defeituosos;
• Buchas de transformadores com problemas:

• Proximidade danosa de vegetação sobre redes e linhas;
• Defeitos em enrolamentos de motores e gera-dores;
• Atenuadores de corona mal projetados ou com defeito;
• Transformadores e para-raios com descargas parciais;
• Entre diversos outros problemas na área elétrica.

A câmera de Corona TD 100 sobrepõem os fotons de UV captados pelo detector na imagem visível do sensor de alta resolução (640×480). A poderosa lente de 7,2 ° x 5,4 ° permite o detalhamento do componente mesmo em distâncias maiores sendo ideal para inspeções em painéis, subestações, linhas de distribuição e linhas de transmissão.

A Câmera de Imageamento do efeito Corona por emissão de Ultravioleta TD 100 é um equipamento com detector de última geração para o imageamento de UV com o bloqueio da interferência do UV solar e de alto desempenho e fácil operação. A Câmera de Corona TD 100, identifica os defeitos associados ao campo elétrico e ao efeito corona, que ocorrem intensamente na faixa do espectro magnético de radiação na faixa 240-280nm UVC, os quais não produzem anomalias térmicas detectáveis, portanto, é uma técnica complementar a termografia.

PRINCIPAIS CARACTERISTICAS:


• Alta sensibilidade nas emissões de Ultravioleta
• Foco automático de imagens UV e Visível
• Faixa de operação 240m-280nm
• Bloqueio Solar total - Inspeção de dia e a noite
• Sensibilidade UV: 2,2 x 10-18watt/cm2
• Resolução: 640x480 pixels
• Zoom: 12x (digital), 10x (óptico)
