SONAPHONE POCKET - Geral

Versátil e portátil, o KIT SONAPHONE Pocket permite inspeções por ultrassom em diversas aplicações industriais, como detecção de vazamentos de ar, vapor e gases, verificação de estanqueidade, monitoramento de mancais, inspeções elétricas e análise de purgadores de vapor, oferecendo praticidade, precisão e eficiência na manutenção preditiva.

SONAPHONE POCKET

AIRBORNE & STRUCTURE BORNE ULTRASSOM

SOLICITAR COTAÇÃO




CONHEÇA NOSSAS SOLUÇÕES DE ULTRASSOM PARA INSPEÇÕES ELÉTRICAS, MANUTENÇÃO PREDITIVA E UTILIDADES

Os equipamentos portáteis de Ultrassom da linha Sonaphone da Sonotec (Fabricados na Alemanha) são ferramentas que agregam enorme valor na manutenção preditiva e utilidades e inspeções elétricas, aumentando a confiabilidade do sistema. A técnica é bastante simples e baseia-se na captação (por um coletor com ou sem contato físico) de ondas ultrassônicas associadas a um determinado tipo de problema. Totalmente portáteis e alimentados por bateria, extremamente precisos e fáceis de operar.
Um operador com um mínimo de treinamento específico conseguirá excelentes resultados em campo.




Inspeções Elétricas
Vazamentos em sistemas de: Ar Comprimido, Vácuo e Gases
Monitoramento de Mancais e Lubrificação
Monitoramento de Purgadores e Válvulas
Estanqueidade de Cabines e Compartimentos

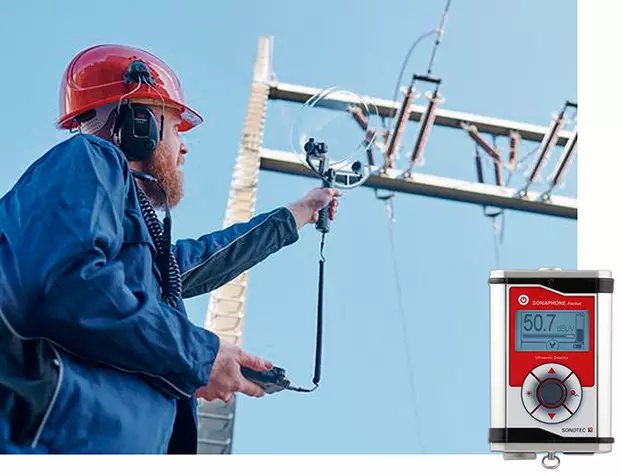

INSPEÇÃO ELÉTRICA
Utilizado na identificação de falhas elétricas e descarga parcial em: Isoladores de AT, amarrações com problemas, aterramentos defeituosos, trafos de AT, painéis, subestações, linhas de transmissão e redes de distribuição de Energia Elétrica.

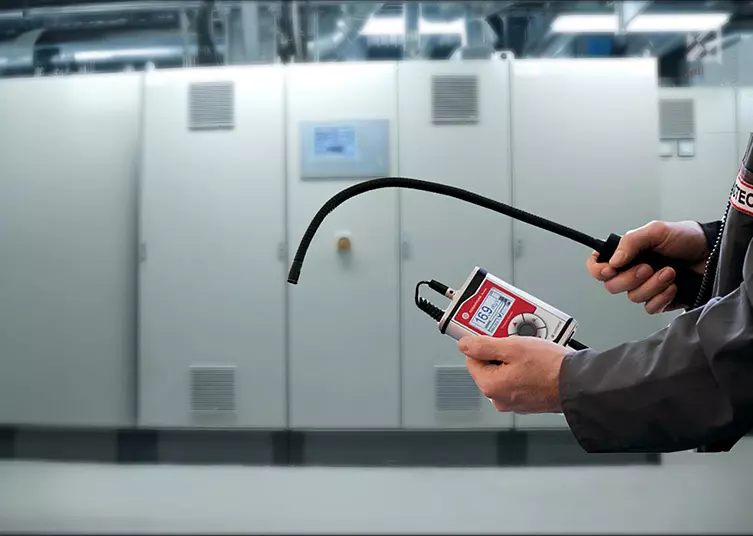

IDENTIFICAÇÃO DE PROBLEMAS EM CABINES E PAINÉIS ELÉTRICOS
Sonaphone com Sensor Flexível utilizado para identificar falhas que existem em cabines elétricas fechadas. Sem abrir as cabines elétricas, essas falhas são detectadas pelo sensor de inspeção ultrassônico. Para cabines que não são totalmente seladas, as falhas são detectadas nas bordas ou através de fissura. Corona, arco elétrico, e trilhamento nem sempre geram aumento na temperatura, entretanto, geram ruídos distintos na cadeia ultrassônica e são detectados utilizando equipamentos de escuta ultrassônica para ouvir Ultrassom’s produzidos pelas falhas elétricas e a descarga parcial em motores, transformadores e painéis elétricos. Muito eficaz também na identificação de aterramentos defeituosos.

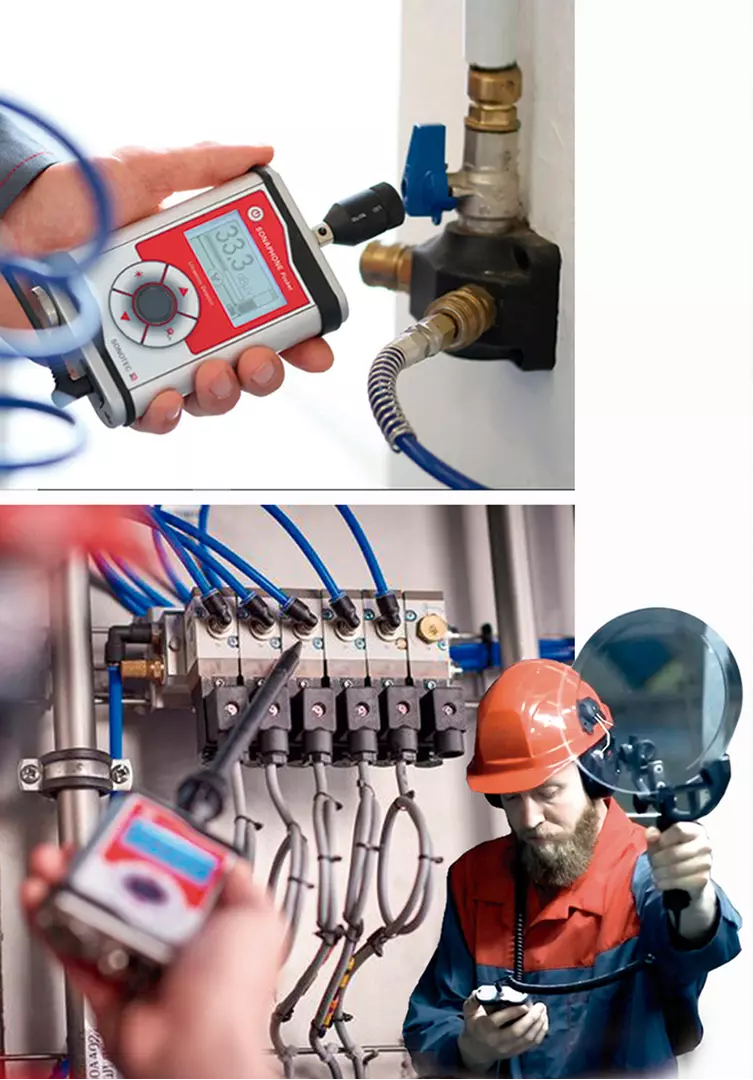

VAZAMENTOS EM SISTEMAS DE: AR COMPRIMIDO, VÁCUO E GASES
A turbulência do vazamento de ar, vapor e gases criam um ruído (não audível ao ouvido humano) com um forte componente ultrassônico. A detecção é feita inspecionando áreas sob suspeita e escutando o ruido turbulento através do fone de ouvido do SONAPHONE POCKET. A facilidade de identificação dos problemas e a possibilidade do cálculo, através das grandezas ultrassônicas em dB/µVolt, detectam as ondas ultrassônicas geradas nos pontos dos vazamentos. Utilizado com o acessório adequado o SONAPHONE POCKET permite facilmente localizar de maneira rápida e precisa os vazamentos. Para encontrar vazamentos em longas distâncias, o uso da Antena Prato parabólico com apontador a laser "SONOSPOT" é fundamental, com ela é possível localizar vazamentos a uma distância de até 20 metros.

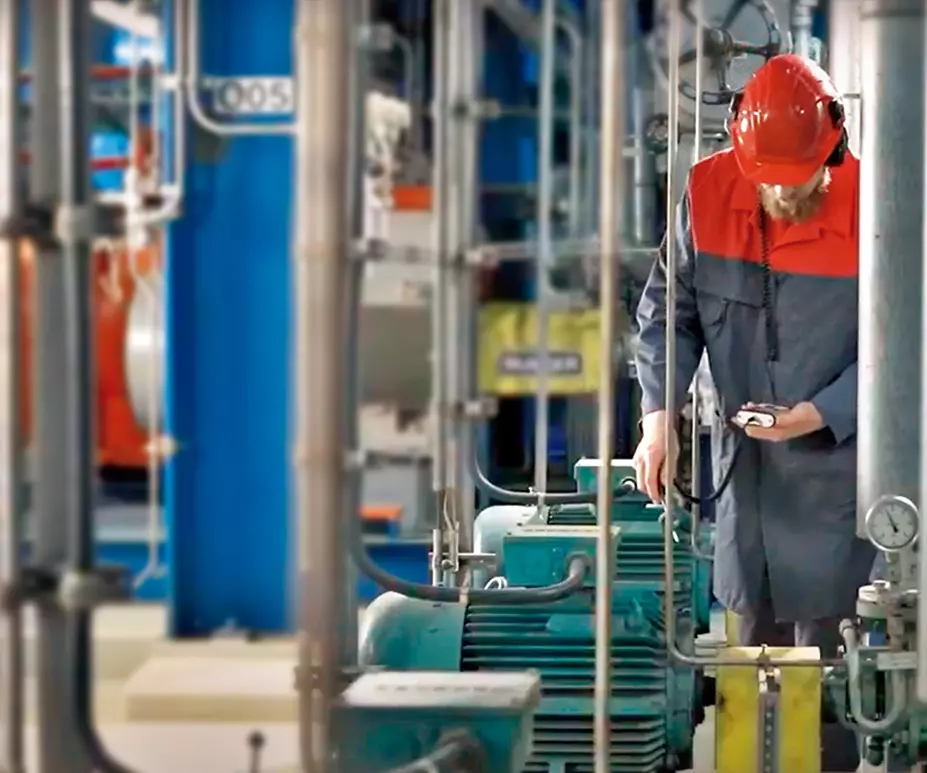

MONITORAMENTO DAS CONDIÇÕES DE MANCAIS E ROLAMENTOS
Para ajudar a assegurar uma vida útil longa aos rolamentos, é importante determinar as condições do equipamento e dos rolamentos em operação. Uma boa manutenção preditiva ajuda a reduzir as paradas das máquinas e reduz os custos totais de manutenção. O Sonaphone é a ferramente ideal para verificar o nível de lubrificação e atrito do mancal e rolamento, pois fornece através do ultrassom gerado, um aviso precoce de forma confiável e precisa, impedindo e evitando colapsos em equipamentos rotativos.
Mancais de rolamento produzem fricção ultrassônica com o contato entre os elementos de rolamento e a pista. As propriedades absorvedoras da fricção da graxa e óleos lubrificantes identificam um mancal ou rolamento bem lubrificado os quais produzem menos fricção do que um com falta de lubrificação.





MONITORAMENTO DE LUBRIFICAÇÃO BASEADA EM ULTRASSOM
Monitoramento de vibração acústica usa a energia de alta frequência de mancais de rolamento para determinar o intervalo de lubrificação apropriado e predizer quando o mancal de rolamento está entrando em seu primeiro estágio de desgaste/falha.
Lubrificação excessiva em mancais de rolamento podem danificar a selagem, acarretar pressão demasiada no mancal, e causar falhas prematuras.
Excesso de graxa em motores elétricos pode empurrar o lubrificante para dentro da ventilação causando obstruções e severos danos mecânicos. Mancais de rolamento com lubrificante abaixo ou acima do requerido afetam negativamente o tempo de vida útil de máquinas rotativas. Utilize o Sonaphone Pocket para identificar estes tipos de problemas.

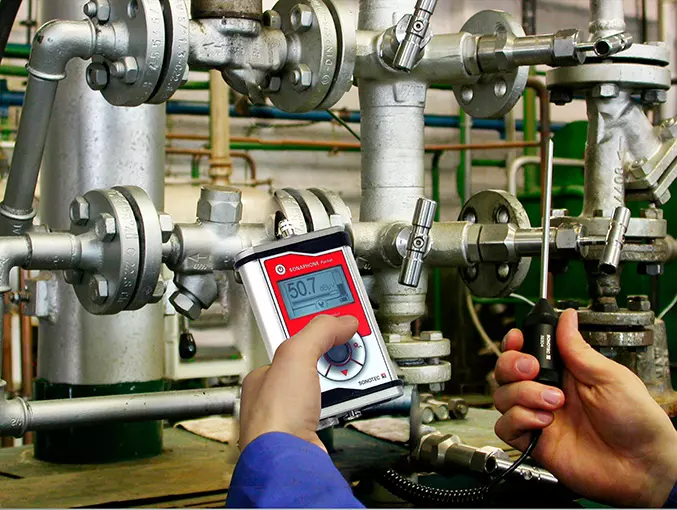

MONITORAMENTO DE PURGADORES E VALVULAS
A inspeção periódica de válvulas e purgadores é essencial para a manutenção preventiva. Os custos de energia cada vez mais altos tornam o vapor uma utilidade muito cara para se desperdiçar. A detecção precoce de purgadores de vapor ou falha e sinais de desgaste leva ao aumento da confiabilidade operacional e redução de custos consideráveis.
Purgadores com falhas também contribuem na contaminação, baixa qualidade do vapor e o perigoso golpe de aríete pela condensação do vapor.
O teste ultrassônico com o Sonaphone e seus acessórios dá ao inspetor uma vista interna do purgador.
O Sonaphone transforma um ultrassom de alta frequência (inaudível ao ouvido humano) em uma frequência audível aos nossos ouvidos. O inspetor não será atrapalhado por distúrbios sonoros gerados pelo vapor. A medição de temperatura do purgador tanto pela elevação ou queda do vapor podem frequentemente alertar para purgadores danificados.

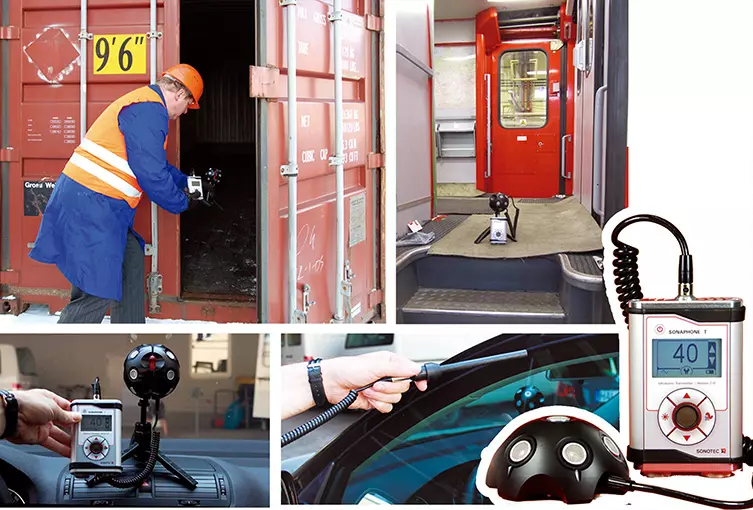

ESTANQUEIDADE DE CABINES E COMPARTIMENTOS
A versatilidade da detecção ultrassônica se estende além da manutenção preditiva, às técnicas de controle de qualidade. A integridade da estanqueidade de um volume (salas esterilizadas, cabines de veículos, aviões, escotilhas de barcos, submarinos, ônibus, trens, edificações despressurizadas, etc.) pode ser crítica. Utilize o Sonaphone para realizar medições acústicas e avaliação modal destas estruturas.





ACESSÓRIOS SONAPHONE POCKET
Os acessórios podem ser adquiridos individualmente para formar um kit adequado, conforme a necessidade das suas inspeções e seu orçamento disponível.



KIT CUBÍCULO
Thumbnail [200x250]



Para Inspeção de Painéis elétricos, cubículos e Inspeção de Vazamentos de Ar
TRANSDUTOR AIRBORNE
Thumbnail [200x250]



Para inspeção em painéis elétricos, cubículos e detecção de vazamento.
PROBE DE CONTATO

Thumbnail [200x250]



Principal aplicação monitoramento de transformador.



SENSOR FLEXÍVEL
Thumbnail [200x250]



Para inspecionar locais de difícil acesso.
ANTENA PARABÓLICA
Thumbnail [200x250]



Amplifica o Sinal Ultrassônico, acessório imprescindível para inspeção de pontos mais distantes do coletor Pocket.
.
SOFTWARE SAU

Thumbnail [200x250]
SAU- Software AVM Ultranalysis
Software de Gerenciamento de Banco de Dados, Relatórios e Pós-Processamento de Sinais.


ENTRE EM CONTATO CONOSCO



  •  Geral

    Os equipamentos portáteis de Ultrassom da linha Sonaphone da Sonotec (Fabricados na Alemanha) são ferramentas que agregam enorme valor na manutenção preditiva e utilidades e inspeções elétricas, aumentando a confiabilidade do sistema.
    A técnica é bastante simples e baseia-se na captação (por um coletor com ou sem contato físico) de ondas ultrassônicas associadas a um determinado tipo de problema. Totalmente portáteis e alimentados por bateria, extremamente precisos e fáceis de operar.
    Um operador com um mínimo de treinamento específico conseguirá excelentes resultados em campo.

  •  Aplicações

    • Monitoramento de purgadores e válvulas: https://youtu.be/wJaWITFovA0
    • Avaliação Ultrassônica de Estanqueidade de Cabines: https://youtu.be/eXyFaOWAl-A
    • Vazamento em Sistemas de Ar Comprimido, Gás inerte e Vácuo: https://youtu.be/ZnQGvWD8bYc

  •  Ficha técnica

    Frequência de transmissão
    40 kHz, largura de banda +/- 2 kHz.
    Funcionalidades
    Detecção de sinais ultrassônicos: torna os sinais ultrassônicos audíveis e os exibe em um display digital Função 1 de desligamento automático.
    Visor
    Visor LCD com fundo iluminado.
    Conexões
    Para diferentes sondas ultrassônicas, soquete estéreo.
    Fonte de energia
    2 Pilhas AA ou Acumuladores.
    Tempo de operação
    Aproximadamente 24h.
    Dimensões
    Largura de banda 85 x 130 x 30 mm.
    Peso
    Aproximadamente 280g.
    Temperatura de operação
    -10 °C … +60 °C.
    Temperatura de armazenamento
    -20 °C … +60 °C.
    Clase de proteção
    Dispositivo: IP54; Sonda: IP20.
    Acessórios
    Fones de ouvido, Alça de transporte, Maleta de transporte, Manual de instruções.

  •  Vídeo















  •  Manual

    SAU- Software AVM Ultranalysis
    Software de Gerenciamento de Banco de Dados, Relatórios e Pós-Processamento de Sinais SAU - Software AVM Ultranalysis, é um sistema desenvolvido pela Hottec Tecnologia que vem ao mercado preencher as lacunas na integração dos sistemas de preditiva, com excelente custo beneficio.
    O objetivo do SAU - Software AVM Ultranalysis, apresenta uma interface de fácil uso e simplicidade em configurar os pontos para medição com os principais parâmetros utilizados em manutenção preditiva por ultrassom. Além de navegação muito intuitiva, diferenciando dos softwares atuais de análises de sinais que apresentam complexas configurações muitas delas nunca utilizadas.
