Porque escolher o sensor Sonascreen

•  Geral

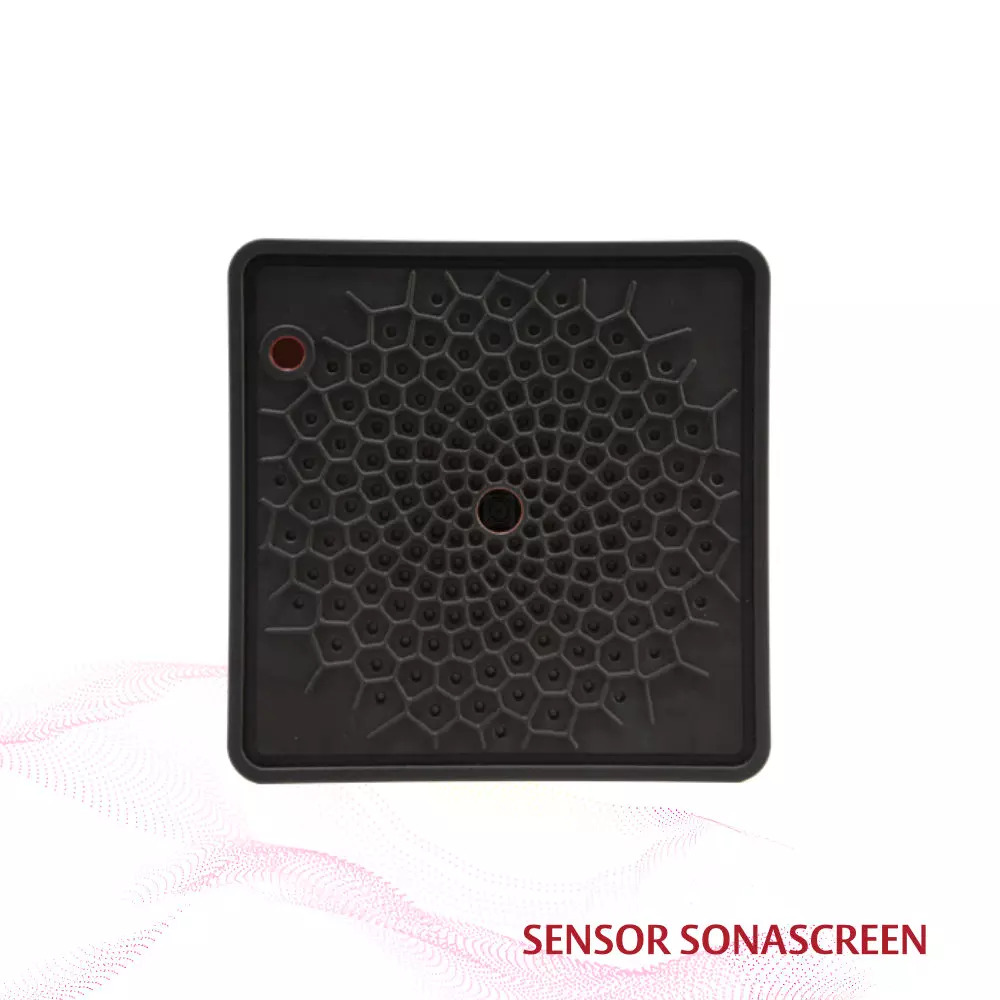

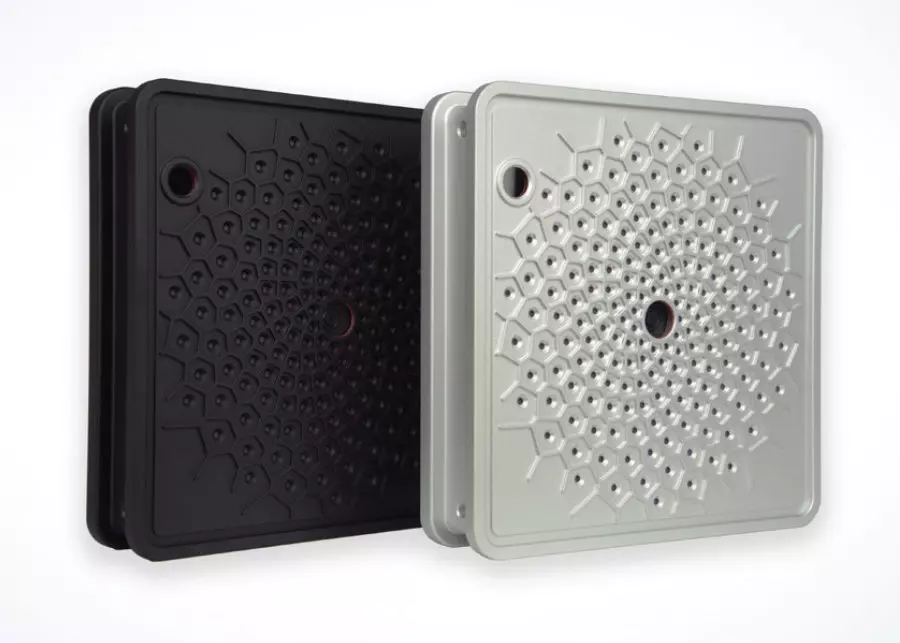

  O SONASCREEN Sensor é um sensor acústico de alta performance projetado para integração em sistemas automatizados de inspeção e monitoramento industrial. Com 176 microfones digitais de alta precisão, processamento acústico em tempo real e capacidade de captura simultânea de dados acústicos, ópticos e térmicos, o dispositivo oferece uma solução completa para detecção de vazamentos, falhas mecânicas e descargas parciais.

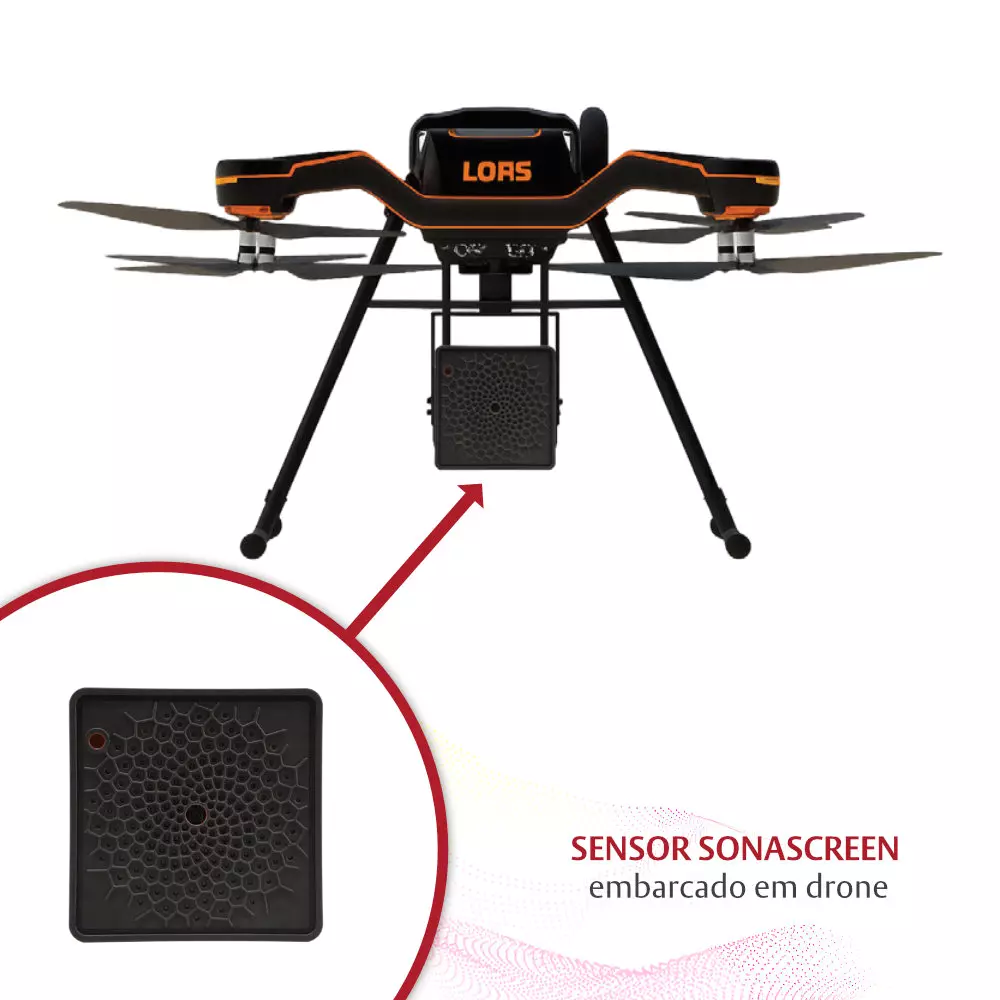

  Seu design compacto, aliado à computação embarcada e interfaces de integração avançadas, permite instalação em robôs, drones ou sistemas fixos, tornando-o uma ferramenta ideal para monitoramento contínuo e manutenção preditiva em ambientes industriais críticos.

  APLICAÇÕES

  O SONASCREEN® Sensor é indicado para aplicações avançadas de monitoramento e inspeção industrial, como:

   Detecção de vazamentos de ar comprimido, gás e vácuo

   Identificação de descargas parciais em sistemas elétricos

   Monitoramento de condição de máquinas e equipamentos

   Diagnóstico de falhas mecânicas

   Ensaios não destrutivos (NDT)

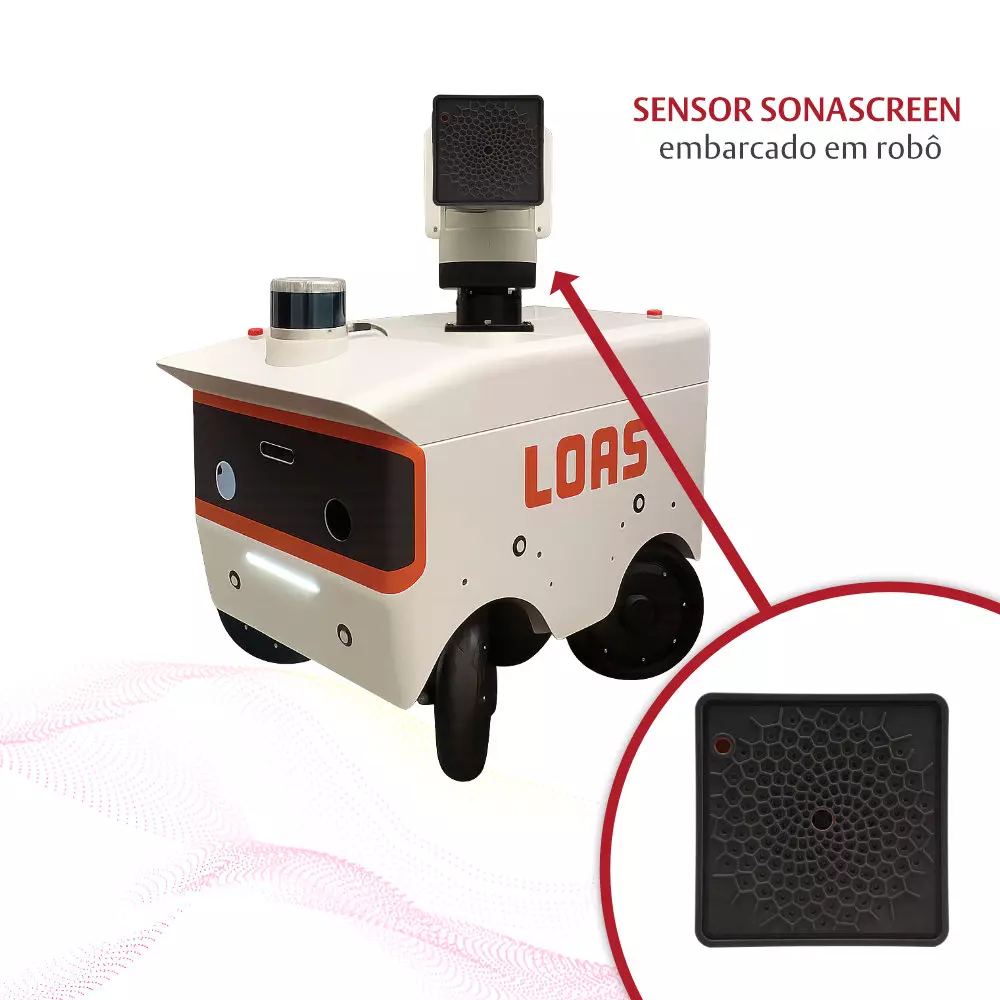

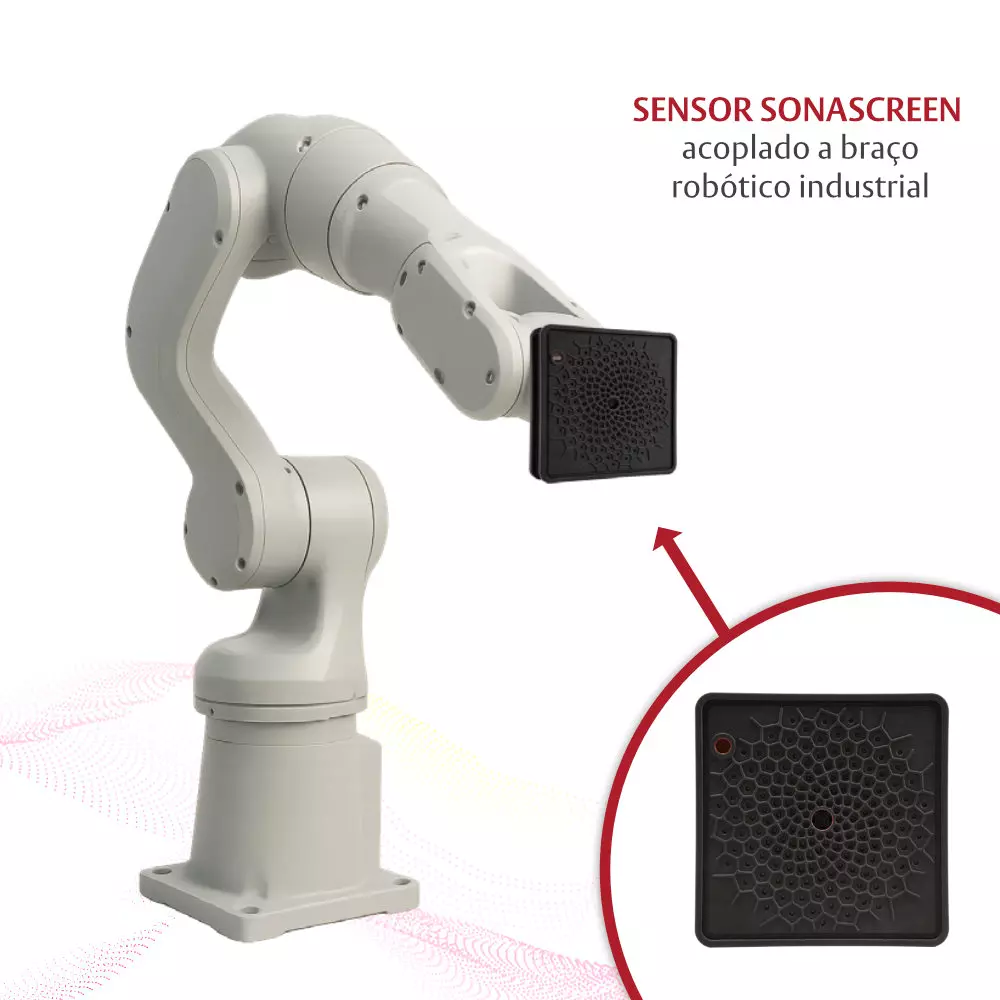

   Inspeções automatizadas com robôs e drones



•  Ficha técnica



  API

  Fluxos de dados Câmera de vídeo, imagem acústica, imagem térmica, espectro de frequência, sinal de áudio do ponto de monitoramento, nível de pressão sonora de todos os microfones, dados temporais de todos os microfones (dados brutos) Funções Criar e editar modo/perfil de medição; definir distância de medição; definir frequência mínima e máxima; definir modo de escala acústica e dinâmica; ativar/ IP65: 1,1 kg (2,4 lb) Resolução Infravermelho de onda longa, 8 µm a 14 µm 9 a 24 V ou PoE Desativar gatilho; definir configurações de gatilho (tempo pré e pós-gatilho, dados a serem armazenados e método de gatilho); baixar e enviar arquivos, reiniciar dispositivo

  Sensores

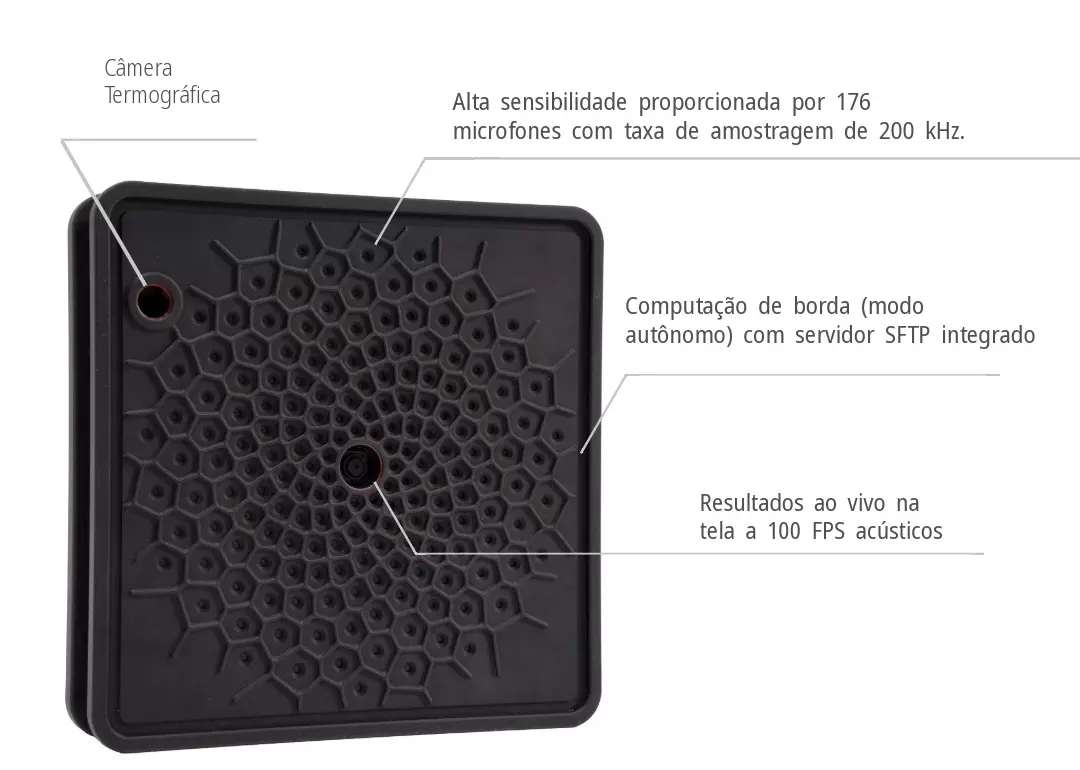

  Microfones 176 microfones MEMS digitais Faixa de frequência Até 100 kHz Taxa de amostragem 200 kHz Pressão sonora Máx. 120 dB Resolução 24 bits Formação de feixe 100 FPS

  Câmera óptica

  Tipo Digital Resolução 1280 x 800 px a 40 fps Ângulo de abertura 74° x 51° (Campo de visão horizontal x vertical) Obturador Obturador global

  Câmera Termográfica

  Item Especificação Tecnologia do sensor Microbolômetro não refrigerado Faixa espectral Infravermelho de onda longa, 8 μm a 14 μm Resolução 160 × 120 (varredura progressiva) Taxa de quadros 8,7 fps Sensibilidade < 50 mK (0,050 °C) Compensação de temperatura Automática Faixa de medição e precisão -10° a +140 °C com ±5 °C ou 5% -10° a +400 °C com ±10 °C ou 10% (considerar o maior valor) Ângulo de abertura 57° × 44° (FoV horizontal × vertical) Unidade de temperatura Kelvin, Celsius, Fahrenheit

  Controlador Embarcado

  Item Especificação Memória interna SSD M.2 de 1 TB Sistema operacional Linux

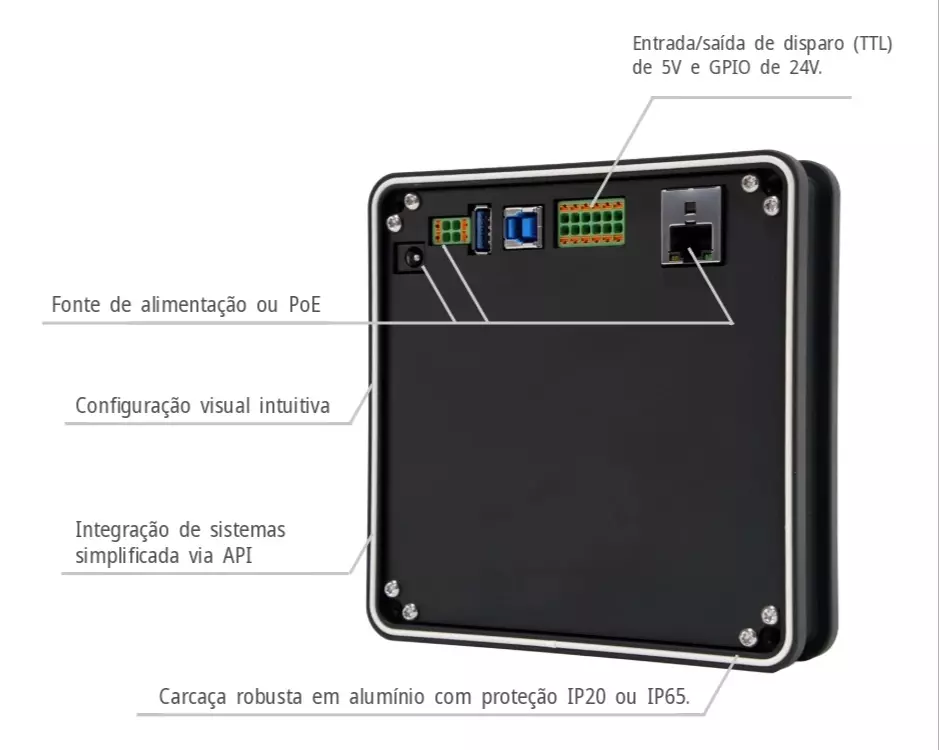

  Interface

  Item Especificação USB-B 3.0 Comunicação de dados Ethernet Comunicação de dados e PoE

  Propriedades Físicas

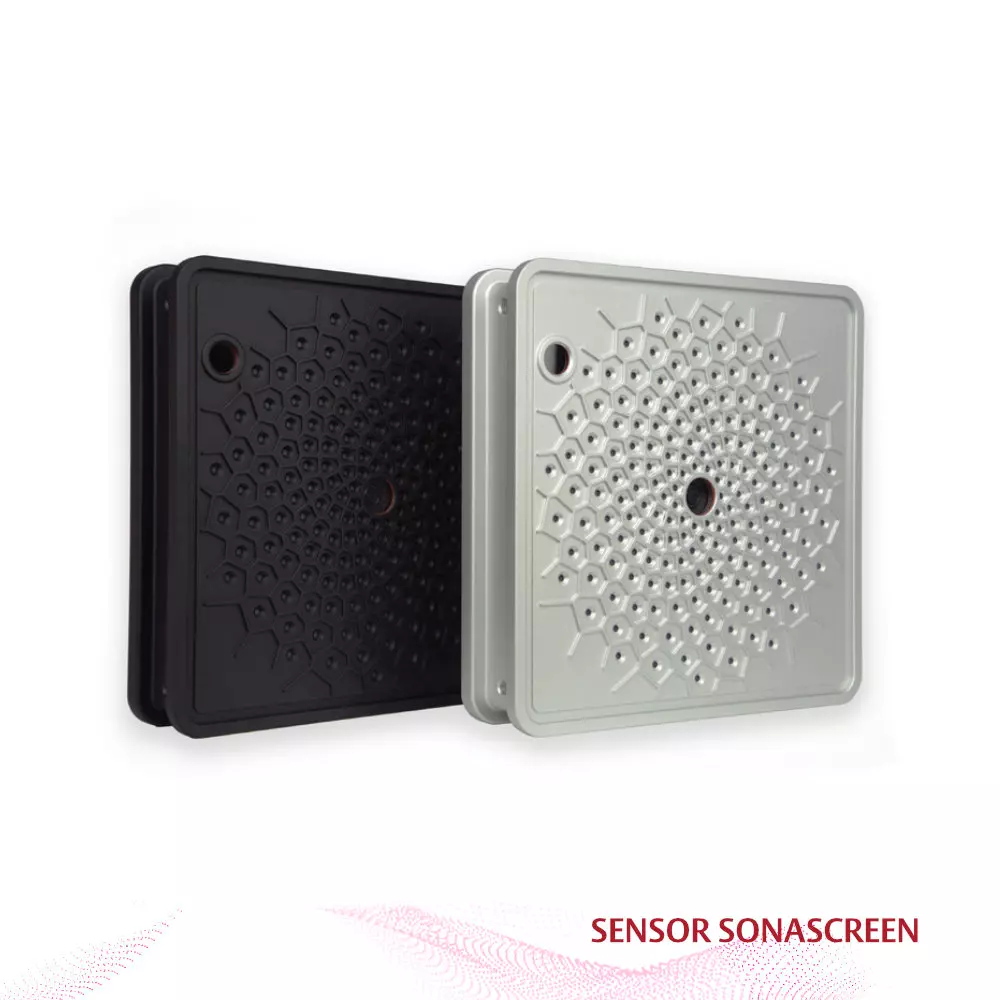

  Item Especificação Classe de proteção IP20 ou IP65 Dimensões IP20: 14 × 14 × 3,2 cm (5,5” × 5,5” × 1,3”) IP65: 14 × 14 × 5,2 cm (5,5” × 5,5” × 2,5”) Peso IP20: 0,7 kg (1,5 lb) IP65: 1,1 kg (2,4 lb) Aplicação Robô/drone ou instalação fixa Pontos de montagem Roscas M5 em todos os lados Temperatura de operação 15 °C a 50 °C (5 °F a 122 °F) Temperatura de armazenamento -30 °C a 60 °C (-22 °F a 140 °F)

  Alimentação

  Item Especificação Entrada 9 a 24 V ou PoE



•  Vídeo

  ---







•  Catálogo





  Catálogo Sensor Sonascreen
