KIT CUBÍCULO®

Sensor airborne com largura de banda de 20 a 100 kHz. Possui mira laser integrada e luz LED. Indicado para inspeção em painéis e cubículos elétricos.

ANTENA PARABÓLICA

Ideal para detectar vazamentos de ar e descargas parciais a longas distâncias de até 25 m, com largura de banda de 20 a 100 kHz. Possui mira laser integrada, ponto vermelho/verde.

APLICATIVO LeakExpert®

Aplicativo especial para detecção e avaliação de vazamentos.

ENTRE EM CONTATO CONOSCO

•  Geral

  O dispositivo de teste digital por ultrassom SONAPHONE III, combina novos sensores e softwares que podem ser operados intuitivamente para a manutenção preventiva. Sensores de som transmitidos pelo ar e pela estrutura de banda larga que detectam frequências ultra-sônicas de 20 a 100 kHz.

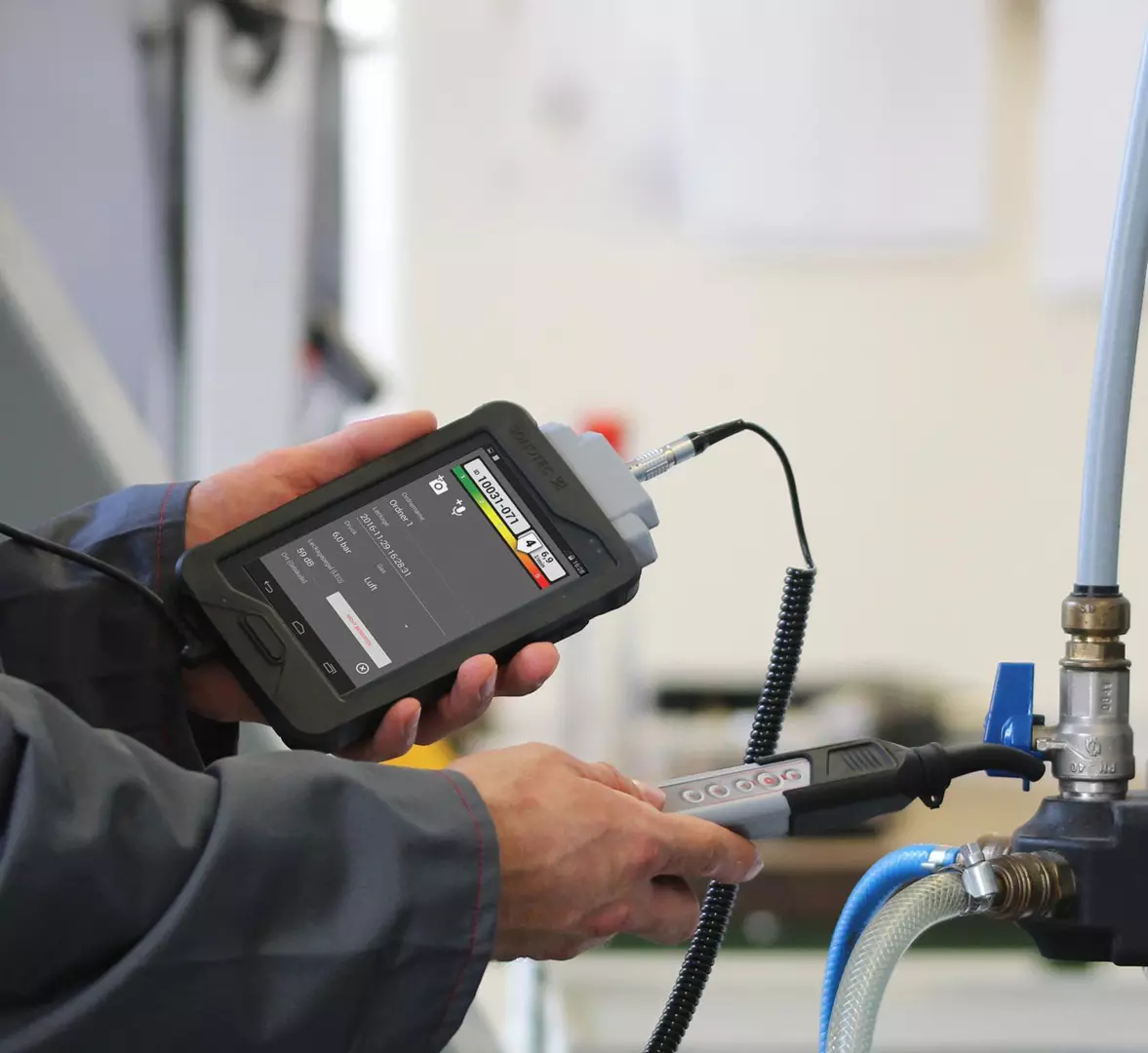

  Utilizando o SONAPHONE III você pode encontrar e classificar vazamentos em sistemas de ar comprimido, gás e vácuo, analisar as condições de suas máquinas e sistemas, detectar descargas parciais e verificar o funcionamento de válvulas e purgadores de vapor. O dispositivo móvel portátil é operado com uma tela sensível ao toque como um tablet e é o companheiro ideal durante todo o procedimento de teste. Além de valores de teste e espectrogramas, também é possível armazenar fotografias, notas de voz e comentários relacionados aos pontos de medição. Com apenas alguns cliques, você recebe um relatório de teste e pode proporcionar a eficiência energética e a otimização do processo.

•  Aplicações

  • Inspeções Elétricas: https://youtu.be/frR118kHLsQ?feature=shared
  • Monitoramento de mancais e lubrificação: https://www.youtube.com/watch?v=7FFN41KQMog

  • Monitoramento de purgadores e válvulas: https://youtu.be/4llEjZeZII8?feature=shared

  • Avaliação Ultrassônica de Estanqueidade de Cabines: https://youtu.be/eXyFaOWAl-A

  • Vazamento em Sistemas de Ar Comprimido, Gás inerte e Vácuo: https://www.youtube.com/watch?v=ZnQGvWD8bYc

•  Ficha técnica

  DESIGN Dispositivo de Teste Ultrassônico Digital com Tela Sensível ao Toque Processador ARM Cortex-A9 Dual Core 1,2 GHz Exibir Tela TFT de 5", resolução WVGA 800 x 480 pixels Tela sensível ao toque PCT, Controlador Multitoque de 5 Pontos Saída de Sinal Acústico Via alto-falante ou fones de ouvido com fio Memória Memória do Sistema Flash de 8 GB Memória de Dados de Medição Interna Flash de 16 GB 2 GB SDRAM Conexões e Interfaces Sensores ultrassônicos: Lemo Carregador: USB 2.0 Micro-B Tomada de fone de ouvido estéreo: 3,5 mm Memória para exportação de dados: slot para cartão microSD (até 32 GB) Sistema Operacional Android 4.4.2 Variedades Câmera de 5 megapixels na parte de trás do dispositivo Microfone integrado Sensor de Posição integrado Dimensões (L x A x P) 90 x 174 x 25 mm (90 x 174 x 30 com bateria de alta capacidade) Peso 370 g (420 g incl. Bateria de alta capacidade) Dados Elétricos Bateria Tipo: Bateria de Polímero de Lítio; 3,7 V; 4,05 Ah; 15 Wh (Bateria de Alta Capacidade: 3,7 V; 7,35 Ah; 27,2 Wh) Fonte de Energia Adaptador de carregamento com conexão micro USB (5 V, 2 A) Tempo de operação Em uso prático: 8 ... 12 h Em operação contínua: 4 horas (ou 8 horas com bateria de alta capacidade) Tempo de carregamento Normalmente 4 h Condições Ambientais Temperatura de operação -10 °C ... +65 °C Temperatura ao carregar a bateria 0 °C a +20 °C Temperatura de armazenamento -20 °C ... +65 °C Tipo de Proteção IP40 Padrões e Diretrizes EMV RL 2014/30/UE; WEEE RL 2012/19/UE; RoHS RL 2011/65/EU; ASTM E1002-2005 Aplicativo de software LevelMeter Funções Tire fotos para anexar a conjuntos de dados ou medições Inserir Marcadores imediatamente após tirar uma foto Grave memorandos de voz para anexar a conjuntos de dados ou medições Armazenamento de Comentários de Texto Selecione a Aplicação Atual (Vazamento, Rolamento etc.) para o Contexto das Medições Criação de Relatórios em PDF de Registros selecionados Exportação de Registros de Dados selecionados para Análise adicional no Computador (por exemplo, no DataViewer) Salvando e Gravando Formato de Dados de Áudio: *.wav Local de armazenamento: Armazenamento de medição interna Requisitos de Memória (por Minuto de Tempo de Medição) Nível: 88 kB Espectros: 2 MB Áudio: 1 MB Organização de Dados: Hierárquica em Conjuntos de Dados e Medições Exibições Gráfico de Nível (apenas o Nível "Principal" - destacado em Verde, livremente selecionável) Roda de Nível e Barras de Nível (somente Nível instantâneo) Tabela de Níveis, configurável em Termos de Layout, Número (máx. 5) e Tipo de Níveis exibidos Os seguintes Níveis de Pressão Sonora podem ser exibidos, assim como a Temperatura (T, ativa apenas com o Sensor de Som de Por Estrutura BS20): L – Nível Instantâneo LF - Nível Instantâneo com Ponderação de Tempo Lpk – Nível de Pico Leq - Nível de som contínuo equivalente Lmin - Valor Mínimo do Nível Instantâneo Lmax - Valor máximo do nível instantâneo (em dB, Referência p0 = 20 µPa, Resolução Temporal: 16 ms por Valor de Nível) Espectrograma (Resolução Temporal: 16 ms por Espectro de Frequência) Retrato/Paisagem Tempo de medição, posição de reprodução Modos de operação Ao vivo – Exibição dos valores medidos atuais Gravação - Exibição e salvamento dos Valores medidos atuais Reprodução - reprodução de valores medidos salvos Idiomas Chinês, tcheco, holandês, inglês, francês, alemão, húngaro, italiano, japonês, coreano, polonês, português, russo, espanhol, turco

•  Vídeo

















•  Saiba+

  APLICATIVOS SONAPHONE

  LEVELMETER • Detecte e grave frequências ultrassônicas de 20 a 100 kHz • Adicione fotos, notas de voz e comentários • Dados como arquivo CSV, ZIP e PDF
  • APLICAÇÕES: Detecção de Vazamento, Inspeção Elétrica, Monitoramento de Condição, Inspeção de Purgadores de Vapor e Inspeção de Válvulas.

  LEAKEXPERT• Aplicativo específico para detecção e classificação de vazamentos, redução de custos de energia para ar comprimido em até 30%  • Método (pendente de patente) para a classificação de vazamento e de avaliação em l/min • Documentação de acompanhamento do processo • Adicione fotos, notas de voz e comentários • Relatório PDF• Adicione locais, defina prioridades e salve detalhes sobre reparos.

  SteamExpert
  Aplicativo especial para teste de purgador de vapor • Fluxo de trabalho otimizado para teste rápido, incluindo estimativa de perda de vapor no aplicativo da web.
  Reduza os custos de energia para gerar vapor em  até 20% eaumente a estabilidade do processo.
