Monitoramento da Condição Estacionária com Ultrassom

Observações de tendências por longos períodos de tempo
Com a ajuda de uma instalação fixa de transdutores ultrassônicos em um ponto de teste, mudanças de nível de curto prazo, bem como desenvolvimentos de tendências de longo prazo, podem ser observados. Com base nas mudanças nos níveis ultrassônicos, é possível fazer declarações sobre a condição da planta ou do processo. Além disso, é possível exibir o nível de exibição de processo em um PC ou acionar eventos de comutação diretamente com a ajuda de gatilhos de alarme.

Montagem de Condição Permanente com Ultrassom

Fluxos turbulentos de gases e líquidos, por exemplo, em tubos ou válvulas, podem ser monitorados com sondas de structure-borne permanentemente instaladas (sondas de contato), bem como sondas de airborne. Além disso, as sondas de som por estrutura também são adequadas para processos nos quais a fricção é responsável pela geração de ultrassom (por exemplo, testes de rolamentos).

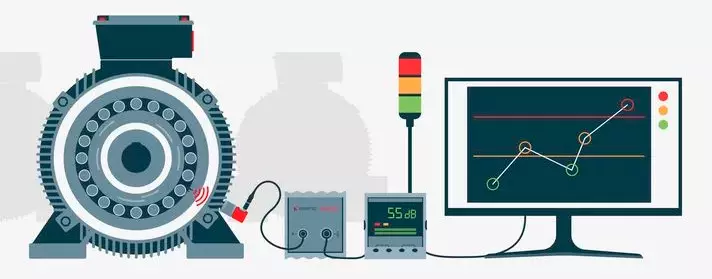

Em combinação com a caixa de sensores estacionários S-SB10 e uma instalação fixa de transdutores ultrassônicos em um ponto de inspeção, mudanças de nível de curto prazo, bem como desenvolvimentos de tendências de longo prazo, podem ser observados. Com base nas mudanças nos níveis ultrassônicos, é possível fazer declarações sobre a condição da planta ou do processo. Para medições recorrentes com registro de dados de medição, a sonda ultrassônica pode ser fixada com uma base magnética ou ímã universal. Para monitoramento contínuo ou montagem fixa dentro de uma tampa/zona de segurança, a sonda é aparafusada com um parafuso de larva.

Vantagens em resumo

Conexão de várias sondas para monitoramento estacionário de níveis ultrassônicos

Monitoramento on-line de níveis e gatilhos de alarme

Observações de tendências por longos períodos de tempo

Aquisição de sinal de banda larga de 1 kHz a 100 kHz

Ganho de entrada automático ou manual, filtro de passagem de banda, limites de alarme, média

Interface RS485 e saída atual

Sondas compatíveis: T10, T20 e L50

Caixa de Sensor Estacionário S-SB10 para conversão de alta amostragem de sinais ultrassônicos

A principal função do S-SB10 é converter sinais ultrassônicos altamente amostrados de uma maneira utilizável para sistemas downstream com baixa amostragem. Os sinais ultrassônicos devem ser amostrados na faixa de várias centenas de quilohertz (kHz). Cartões de medição simples ou entradas de sinal de máquinas ou controles de processo não conseguem fazer isso. Se os dados na faixa ultrassônica forem processados, uma conversão apropriada deve ser feita. No S-SB10, os dados de alta frequência são primeiro amplificados e filtrados de acordo. Então, ocorre uma formação de nível, o que leva à redução do fluxo de dados. Finalmente, os dados de nível ou um sinal de alarme podem ser enviados através da saída atual. Com esses sinais, agora é possível alimentar placas de medição simples ou controles PLC, que então assumem o processamento adicional de dados

Também é possível exibir o nível de exibição do processo ou acionar eventos de comutação diretamente com a ajuda dos gatilhos de alarme.

Com a ajuda do próprio software de PC da SONOTEC e do conversor USB-RS485, é simples parametrizar o S-SB10. O ganho de entrada, as frequências de canto do filtro passa-banda (em etapas de 5 kHz) ou a média podem ser definidas, o que é essencial para o comissionamento e adaptação à respectiva tarefa de medição. Além disso, os limites de alarme podem ser estabelecidos e o tipo de nível e sua média podem ser selecionados.

O S-SB10 pode ser operado com sondas de som aéreas e estruturais. Isso permite que condições e processos versáteis sejam monitorados. Por exemplo, o ultrassom aéreo pode ser usado para detectar fluxos turbulentos de gases em vazamentos, bem como processos de descarga parcial em instalações elétricas, uma vez que ambos os processos geram sinais ultrassônicos de alta frequência.

Monitoramento de Condição com Sonda de Som Transmitido pelo Ar L50 (Detecção de Vazamento)

A sonda de som aerotransportada L50 também pode ser conectada ao S-SB10 por meio de um adaptador. Dessa forma, tarefas de garantia de qualidade, como a realização de testes de vazamento por meio de um teste de pressão. O objeto de teste, por exemplo, um recipiente, é pressurizado com ar comprimido durante o teste. Na área do vazamento esperado, como pontos de conexão ou fechamentos, a sonda de som no ar é colocada e conectada ao S-SB10. Se o ar escapar no caso de um vazamento, isso leva ao aumento da emissão de ultrassom. Isso agora pode ser detectado e enviado para o controle de processo ou transferido para um display como um sinal de alarme. Quando se trata de parametrização, um compromisso muitas vezes tem que ser encontrado para este aplicativo. Aqui, o S-SB10 oferece a possibilidade de atenuar o ruído ambiente perturbador por meio de um filtro passa-banda ajustável e limites de alarme variáveis.

AEGIS - Sensores Triaxiais On-Line Wi-Fi para Monitoramento e Análise de Vibrações de Máquinas

O AEGIS é um Sistema Multi-Parâmetro Preditivo Online, projetado para monitorar suas máquinas 24/7 com tecnologia Wi-Fi de última geração. Ele detecta falhas em rolamentos, desbalanceamento, folgas, desalinhamento e engrenagens, permitindo que você preveja problemas antes que eles causem paradas inesperadas.

Com o Software SIGPRED ONLINE, você acompanha tudo remotamente em tempo real, analisa tendências de falhas e gerencia alarmes, garantindo máxima eficiência e redução de custos.

Proteção constante de sua máquina por níveis de Vibrações e Temperatura;

Monitoramento com Valores Globais, FFT e Sinal no tempo e envio de Alertas;

Vibrações: Velocidade (mm/s),
Aceleração (G´s) Envelope (GE);

FFT e Níveis Globais (ISO10816);

Temperatura;

Configuração e monitoramento via App celular

Wi-fi para envio de dados para nuvem;

Alertas por E-mail e Push (alerta de APP);

SIGPREDWEB – Para monitoramento e processamento;

SIGPRED DASH (Visualização).

Quero Saber +

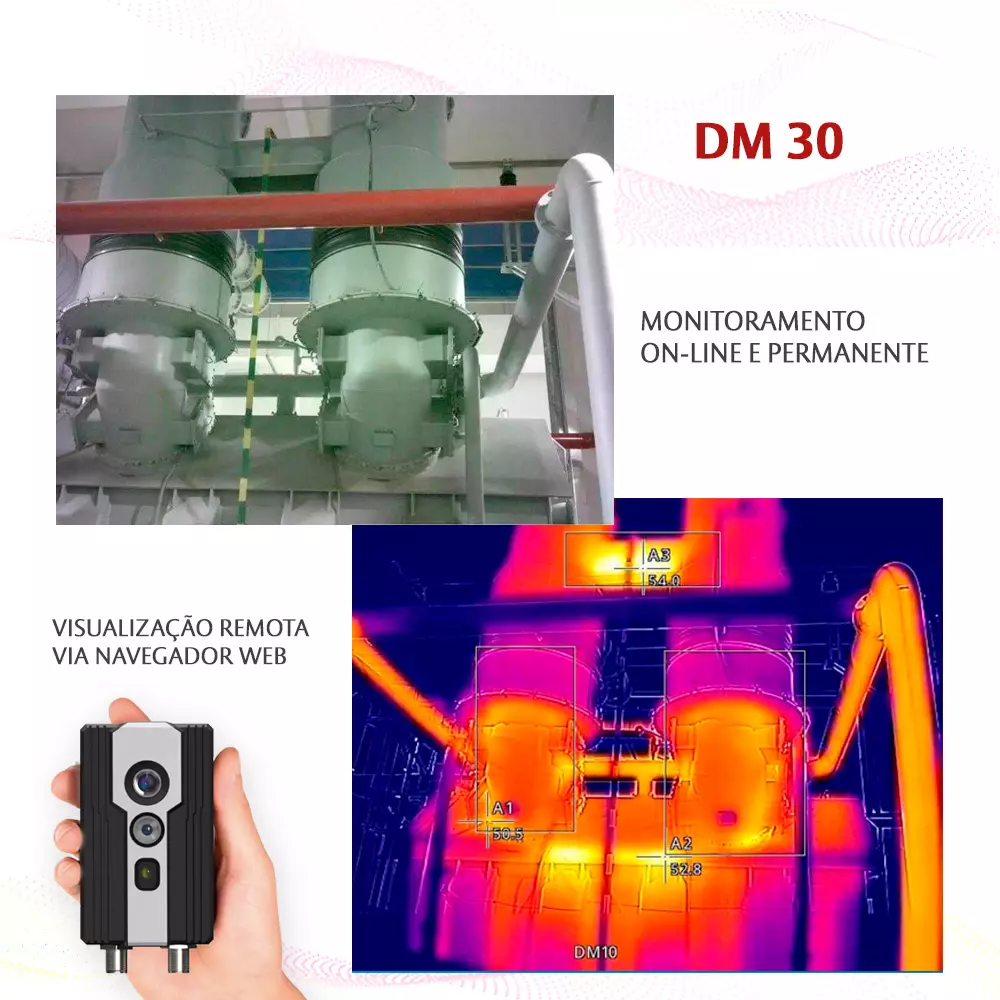

Termovisor DM30 - monitoramento térmico preciso de painéis elétricos e equipamentos, com imagem infravermelha e visível em tempo real.

O Termovisor DM30 da HOTTEC é uma solução inteligente e portátil para aplicações de termografia industrial, desenvolvida especialmente para o monitoramento térmico de painéis elétricos, cubículos e equipamentos em locais de difícil acesso.

Com tecnologia de espectro duplo, o DM30 combina imagem infravermelha com câmera visível digital HD, permitindo a fusão entre as duas imagens e oferecendo uma visualização precisa e de fácil interpretação. Equipado com detector FPA não refrigerado, oferece resolução de até 256x192 pixels, com medição de temperatura de até 550°C e sensibilidade térmica de ≤0,06°C, o que o torna ideal para a detecção precoce de falhas e pontos de aquecimento anormal.

Quero Saber +

Além disso, o DM30 conta com funcionalidades avançadas, como:

Alarme sonoro configurável por temperatura;

Busca automática de pontos mais quentes;

Armazenamento interno de imagens e vídeos com dados térmicos;

Visualização em tempo real via navegador ou VMS;

Conectividade por cabo de rede e opção Wi-Fi, facilitando a integração ao ambiente industrial

Compacto, leve e de fácil instalação, pode ser fixado por ímã, tripé ou suporte, adaptando-se a diferentes cenários sem comprometer o desempenho. Com proteção IP67, também é resistente a poeira, umidade, impacto e vibração, sendo ideal para ambientes industriais agressivos.

O DM30 é mais do que um termovisor — é uma ferramenta essencial para a manutenção preditiva, que proporciona segurança, precisão e economia ao detectar problemas antes que se tornem falhas graves.
