SONAPHONE III

• DETECÇÃO E CLASSIFICAÇÃO DE VAZAMENTOS
• MONITORAMENTO DA CONDIÇÃO DAS MÁQUINAS
• INSPEÇÃO DE PURGADORES de VAPORE
• INSPECÃO DE VÁLVULAS
• TESTE DE ESTANQUEIDADE
• DETECÇÃO DE DESCARGAS PARCIAIS

IMAGEM

MONITORE A CONDIÇÃO DOS
SEUS SISTEMAS
Implemente a Manutenção
4.0 na sua companhia

ANÁLISE DE ULTRASSOM DE
BANDA LARGA
20 a 100kHz

APLICATIVOS AMIGÁVEIS
LevelMeter e LeakExpert

ARMAZENE DADOS DE TESTE
E ESPECTROGRAMAS
Adicione fotografias,
notas de voz e comentários

IMAGEM

CRIE RELATORIO DE TESTES
EM POUCOS CLIQUES
Ilustre e armazene economia de energia e informações da condição do sistema

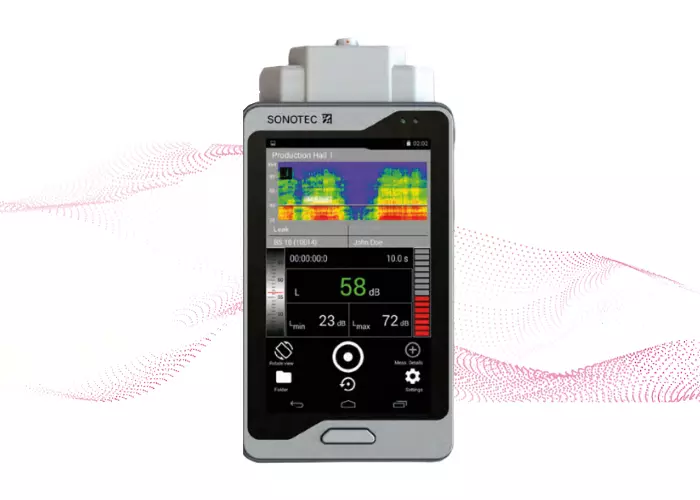

TECNOLOGIA TOUCHSCREEN
5" multi-touchscreen

CARCAÇA ROBUSTA
Muito adequado para ambientes industriais
agressivos

SOFTWARE DATAVIEWER DE
PC
Integração dos dados em sistemas existentes

A implementação bem-sucedida da manutenção 4.0 por uma empresa requer tecnologia de dispositivo que atenda aos requisitos de rede e mobilidade. Informações sobre a condição de máquinas e sistemas devem estar prontamente disponiveis para otimização de processos, minimização de custos de energia e detecção antecipada de problemas.

Por essa razão, a SONOTEC desenvolveu o novo SONAPHONE III. O dispositivo de teste digital por ultrassom combina novos sensores e softwares que podem ser operados intuitivamente para a manutenção preventiva. Sensores de som transmitidos pelo ar e pela estrutura de banda larga que detectam frequências ultra-sônicas de 20 a 100 kHz, o caminho para

novos domínios de uso. Usando o SONAPHONE III você pode encontrar e classificar vazamentos em sistemas de ar comprimido, gás e vácuo, analisar as condições de suas máquinas e sistemas, detectar descargas parciais e verificar o funcionamento de valvulas e purgadores de vapor. dispositivo móvel portátil é operado com uma tela sensível ao toque como um tablet e é o companheiro ideal durante todo o procedimento de teste. Além de valores de teste e espectrogramas, também é possivel armazenar fotografias, notas de voz e comentários relacionados aos pontos de medição. Com apenas alguns cliques, você recebe um relatório de teste e pode provar a gerência sua contribuição para a eficiência energética e a otimização do processo.

IMAGEM

LEVELMETER

• Detecte e grave frequências ultrassônicas de 20 a 100 kHz
• Aplicações:
• Detecção de Vazamento
• Inspeção Elétrica
• Monitoramento de
• Condição
• Inspeção de Armadilhas de Vapor
• Inspeção de Válvulas
• Adicione fotos, notas de voz e comentários
• Dados como CSV, ZIP and POF

IMAGEM

LEAKEXPERT

• Aplicativo específico para detecção e classificação de vazamentos
• Método (pendente de patente) para a classificação de vazamento e de avaliação em 1/min
• Documentação de acompanhamento do processo
• Adicione fotos, notas de voz e comentários
• Adicione locais, defina prioridades e salve detalhes sobre reparos Relatório PDF

IMAGEM

DOCUMENTAÇÃO

Os aplicativos oferecem todas as funções necessárias para uma análise abrangente dos dados de inspeção. Além dos valores medidos e do espectrograma, também é possível adicionar imagens, notas de voz e comentários ao respectivo ponto de medição. Uma apresentação clara dos dados coletados facilita análise subsequente.

IMAGEM

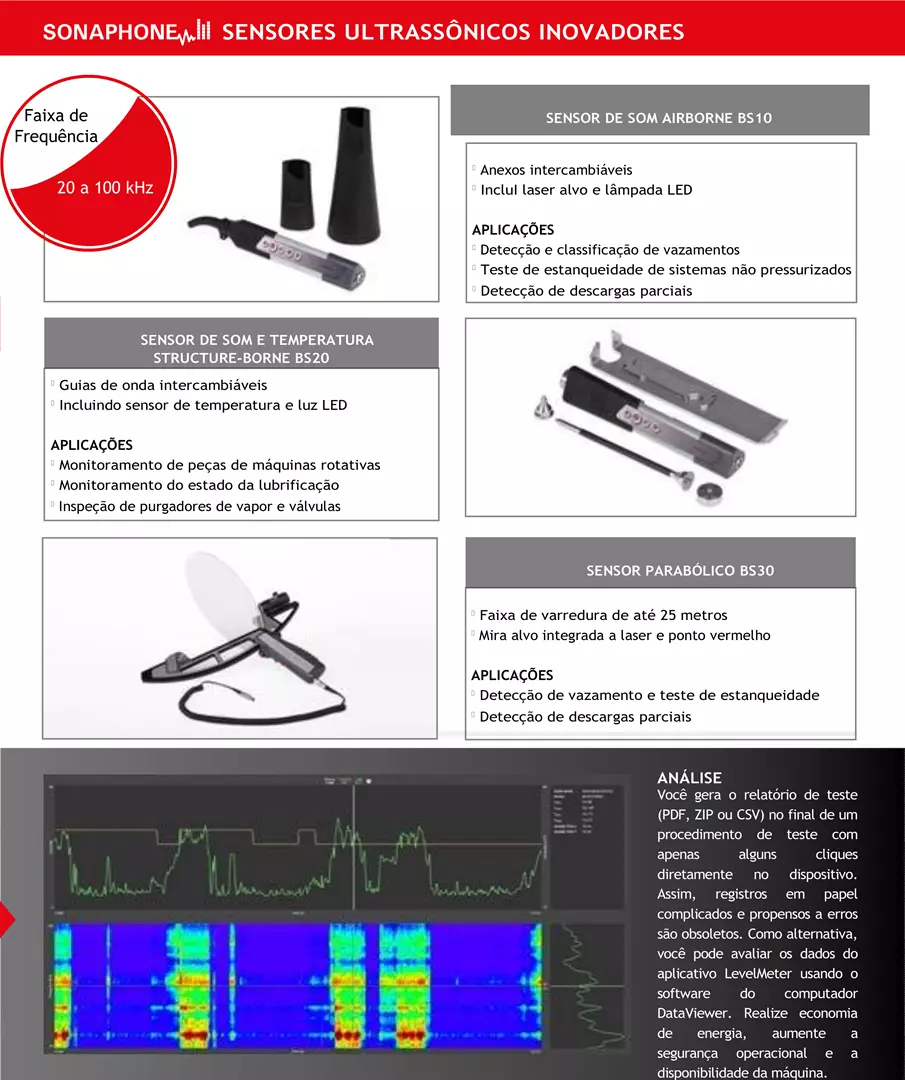

SENSOR DE SOM AIRBORNE BS10

• Anexos intercambiáveis
• Inclul laser alvo e lâmpada LED

APLICAÇÕES

• Detecção e classificação de vazamentos
• Teste de estanqueidade de sistemas não pressurizados
• Detecção de descargas parciais

SENSOR DE SOM E TEMPERATURA STRUCTURE-BORNE BS20

• Guias de onda intercambiáveis
• Incluindo sensor de temperatura e luz LED

APLICAÇÕES

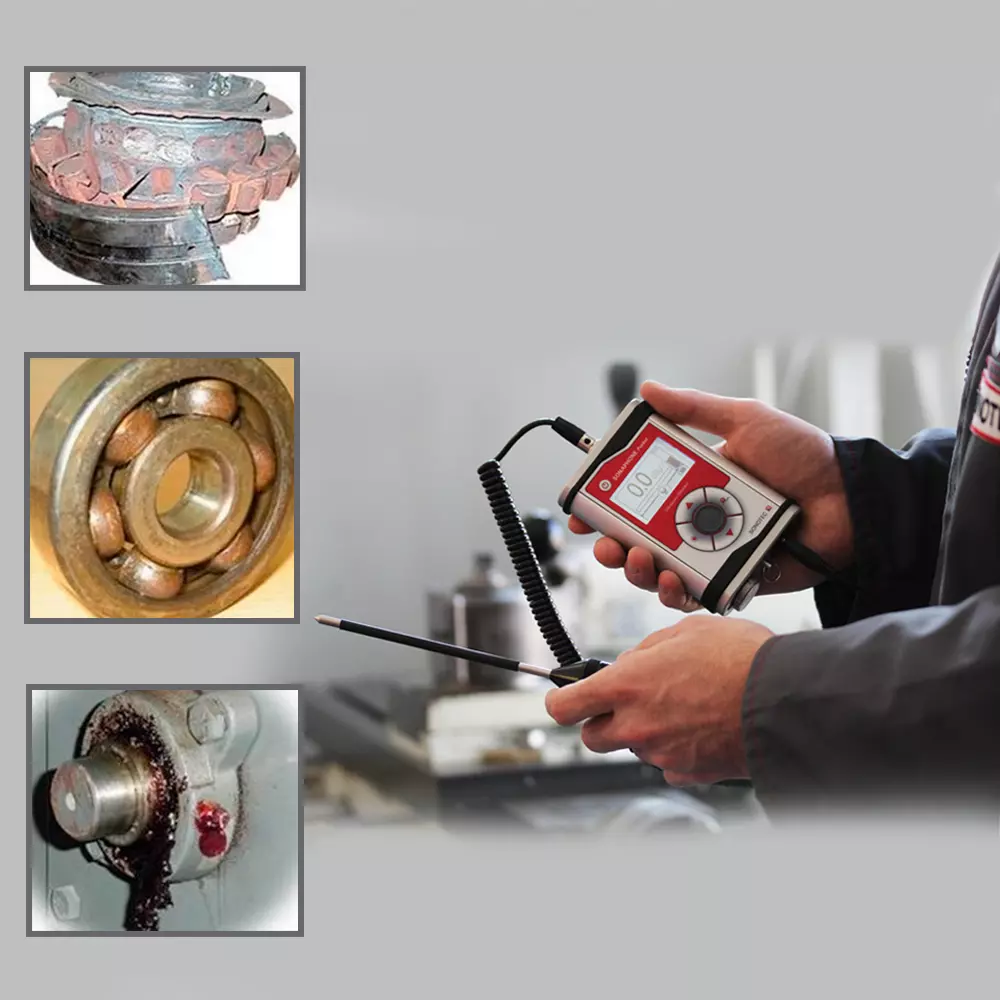

• Monitoramento de peças de máquinas rotativas
• Monitoramento do estado da lubrificação

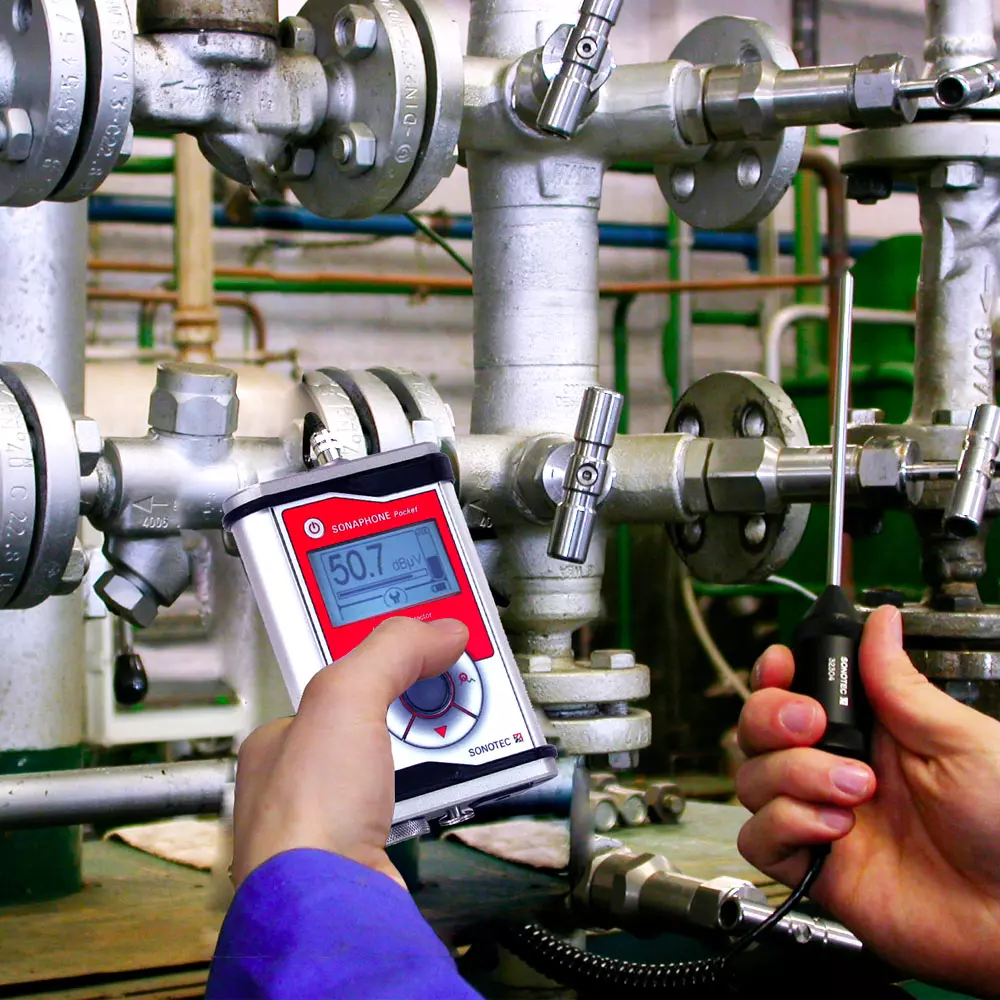

• Inspeção de purgadores de vapor e válvulas

IMAGEM

IMAGEM

SENSOR PARABÓLICO BS 30

• Faixa de varredura de até 25 metros
• Mira alvo integrada a laser e ponto vermelho

APLICAÇÕES

• Detecção de vazamento e teste de estanqueidade
• Detecção de descargas parciais.

IMAGEM

ANÁLISE
Você gera o relatório de teste (PDF, ZIP ou CSV) no final de um procedimento de teste com apenas alguns cliques diretamente no dispositivo. Assim, registros em papel complicados e propensos a erros são obsoletos. Como alternativa, você pode avaliar os dados do aplicativo LevelMeter usando o software do computador DataViewer. Realize economia de energia, aumente a segurança operacional e a disponibilidade da máquina.
